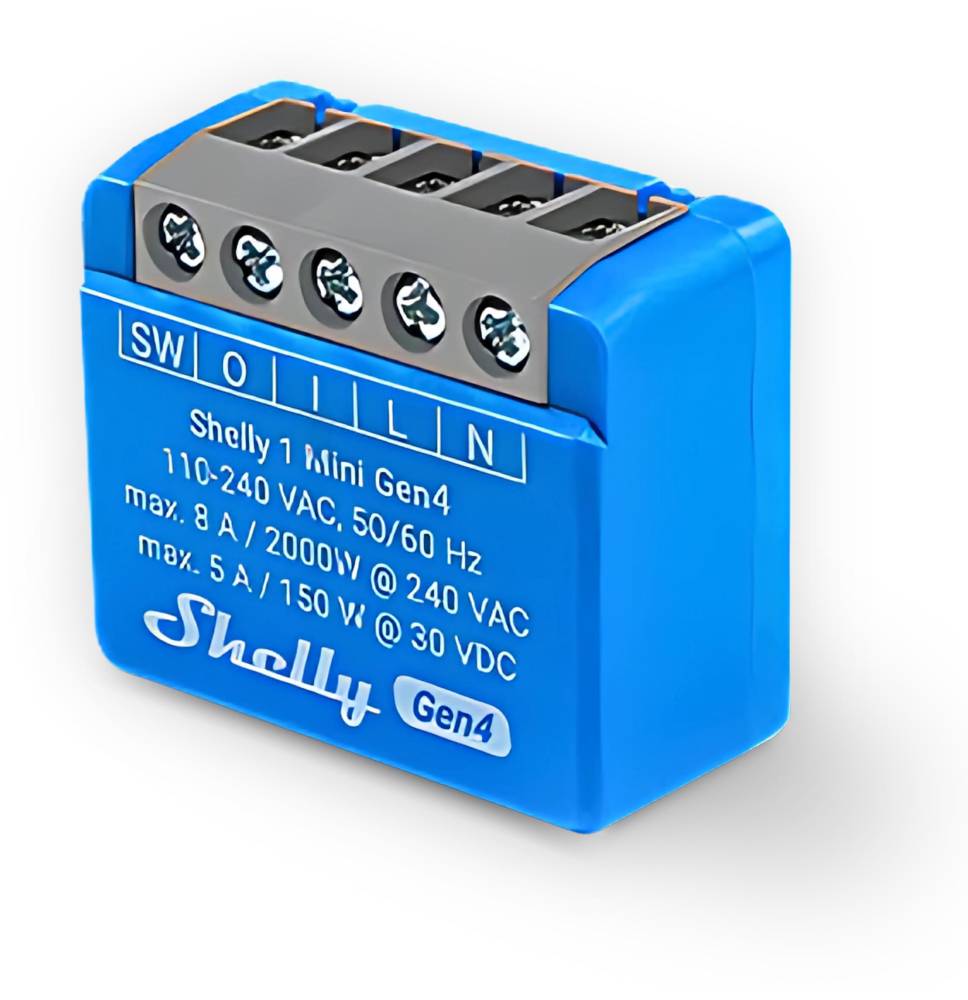

Shelly 1 Mini Gen4

Fisico

Dimensioni (AxLxP):

29x34x16 ±0,5 mm / 1,34x1,11x0,63 ±0,02 pollici

Peso:

19 ±1 g / 0,65 ±0,04 una volta

Coppia massima dei terminali a vite:

0,4 Nm / 3,5 libbre

Sezione trasversale del conduttore:

Da 0,2 a 2,5 mm² / da 24 a 14 AWG (conduttori rigidi, flessibili e calzatura)

Lunghezza pronunciata del conduttore:

da 6 a 7 mm / da 0,24 a 0,28 pollici

Montaggio:

Scatola da muro

Materiale della calotta:

Plastica

Colore della conchiglia:

Blu, C-95%; M-53%; Y-0%; K-0%

Colore dei connettori:

Grigio (Grigio topo)

Ambientale

Temperatura ambiente di lavoro:

da -20 °C a 40 °C / da -5 °F a 105 °F

Umidità:

30% al 70% di umidità relativa

Altitudine massima:

2000 m / 6562 piedi

Elettrico

Alimentazione elettrica:

110 - 240 V CA

Staffetta:

Contatto secco, NO, 1 polo, contatto µ

Consumo energetico:

< 1,2 W

Protezione esterna:

Caratteristica di intervento B o C,

corrente nominale max. 10 A, corrente di

interruzione min. 6 kA,

classe di limitazione energetica 3

Valori nominali dei circuiti di uscita

Tensione di scambio massima:

•

•


  240 V CA




•


  30 V CC





Corrente di commutazione massima:

•

•


  8 A/240 V CA




•


  5 A/30 V CC





Potenza di uscita massima:

•

•


  2000 W/240 V CA




•


  150 W/30 V CC





Protezione da tensione/Interruzione:

NO

Protezione corrente / Cutoff:

NO

Protezione massima potenza / Cutoff:

NO

Sensori, contatori

Sensore di temperatura interno:

Sì

Radio

Wifi

Protocollo:

802.11 b/g/n/ax

Banda RF:

2412 - 2472 MHz

Potenza RF massima:

< 20 dBm

Allineare:

Fino a 30 m/100 piedi all'interno e 50 m/160 piedi all'esterno

(dipende dalle condizioni locali)

Bluetooth

Protocollo:

5.0

Banda RF:

2402 - 2480 MHz

Potenza RF massima:

< 4 dBm

Allineare:

Fino a 10 m/33 piedi all'interno e 30 m/100 piedi all'esterno

(dipende dalle condizioni locali)

Zigbee

Protocollo:

802.15.4

Banda RF:

Da 2400 a 2483,5 MHz

Potenza RF massima:

< 20 dBm

Allineare:

Fino a 100 m/328 piedi in ambienti chiusi e 300 metri/984 piedi all'aperto

(dipende dalle condizioni locali)

Unità di microcontrollore

PROCESSORE:

ESP-Shelly-C68F

Flash:

8 MB

Capacità del firmware

Orari:

20

Webhook (URL azioni):

20 con 5 URL per hook

Sceneggiatura:

Sì

MQTT:

Sì
