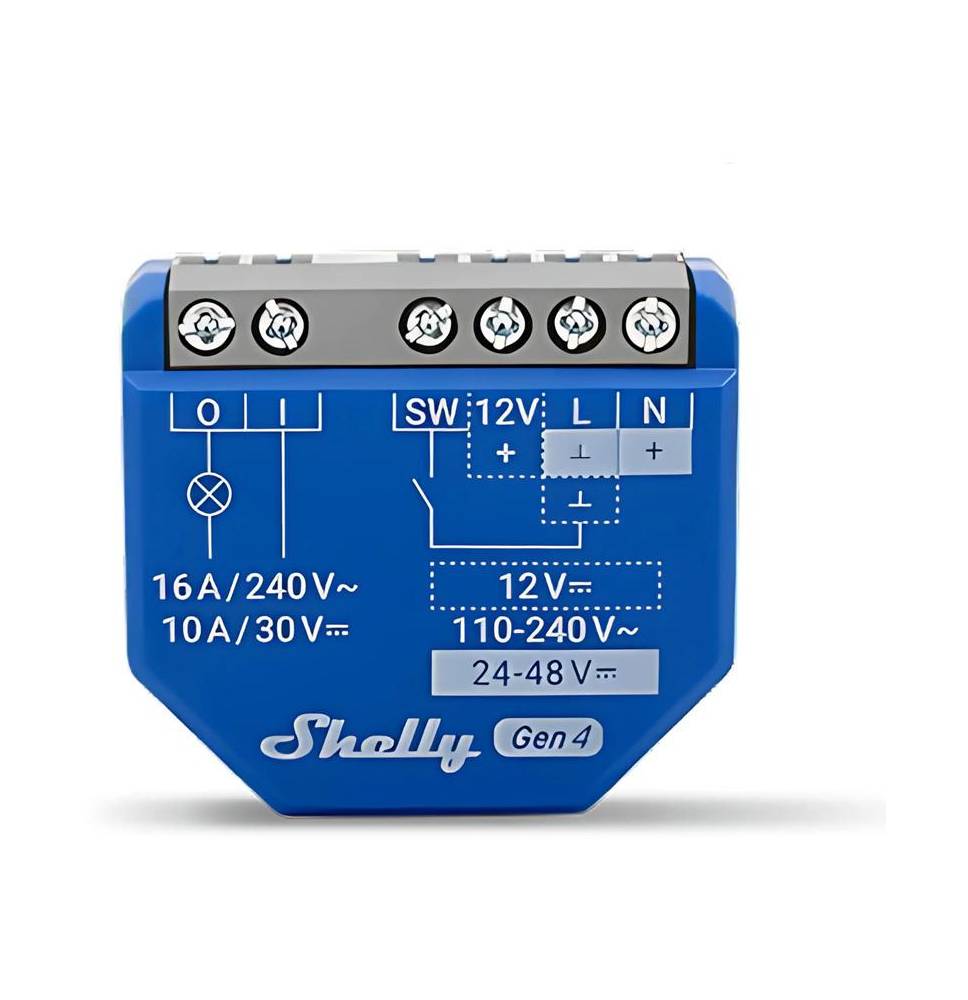

Shelly 1 Gen4

Fisico

Dimensioni (AxLxP):

37x42x16 mm / 1,46x1,65x0,63 pollici

Peso:

26 g / 0,92 once

Coppia massima dei terminali a vite:

0,4 Nm / 3,5 libbre

Sezione trasversale del conduttore:

Da 0,2 a 2,5 mm² / da 24 a 14 AWG (conduttori rigidi, flessibili e a calza)

Lunghezza spelata del conduttore:

da 6 a 7 mm / da 0,24 a 0,28 pollici

Montaggio:

Consolle da parete

Materiale della calotta:

Plastica

Colore della conchiglia:

Blu

Colore dei terminali:

Grigio (Grigio topo RAL7005, R(106) G(110) B(106), HEX #6A6E6A, LRV 15.19.)

Ambientale

Temperatura ambiente di lavoro:

da -20 °C a 40 °C / da -5 °F a 105 °F

Umidità:

30% al 70% di umidità relativa

Altitudine massima:

2000 m / 6562 piedi

Elettrico

Alimentazione elettrica:

•

•


  110-240 V~




•


  24-48 V⎓




•


  12 V⎓





Consumo energetico:

< 1 W

Neutro non necessario:

NO

Protezione esterna:

Interruttore di protezione cavi secondo EN60898-1 (caratteristica di intervento B o C, corrente nominale max. 16 A, potere di interruzione min. 6 kA, classe di limitazione energetica 3)

Valori nominali dei circuiti di uscita

Tensione di commutazione massima:

•

•


  240 V~




•


  30 V⎓





Corrente di commutazione massima:

•

•


  16 A/240 V~




•


  10 A/30 V⎓





Sensori, contatori

Sensore di temperatura interna:

SÌ

Radio

Wifi

Protocollo:

802.11 b/g/n

Banda RF:

2412 - 2472 MHz

Potenza RF massima:

< 20 dBm

Allineare:

Fino a 30 m/100 piedi all'interno e 50 m/160 piedi all'esterno

(dipende dalle condizioni locali)

Bluetooth

Protocollo:

4.2

Banda RF:

2402 - 2480 MHz

Potenza RF massima:

< 4 dBm

Allineare:

Fino a 10 m/33 piedi all'interno e 30 m/100 piedi all'esterno

(dipende dalle condizioni locali)

Zigbee

Protocollo:

802.15.4

Ripetitore Zigbee:

SÌ

Bande RF:

Da 2400 a 2483,5 MHz

Potenza RF massima:

< 20 dBm

Allineare:

Fino a 100 m/328 piedi in ambienti chiusi e 300 metri/984 piedi all'aperto

(dipende dalle condizioni locali)

Unità di microcontrollore

PROCESSORE:

ESP-Shelly-C68F

Flash:

8 MB

Capacità del firmware

Orari:

20

Webhook (URL azioni):

20 con 5 URL per hook

Sceneggiatura:

Sì

MQTT:

Sì
