Amplificatore RGB/RGBW IP67 - 20A (4 Canali da 5A), 12-36V - MANUALE

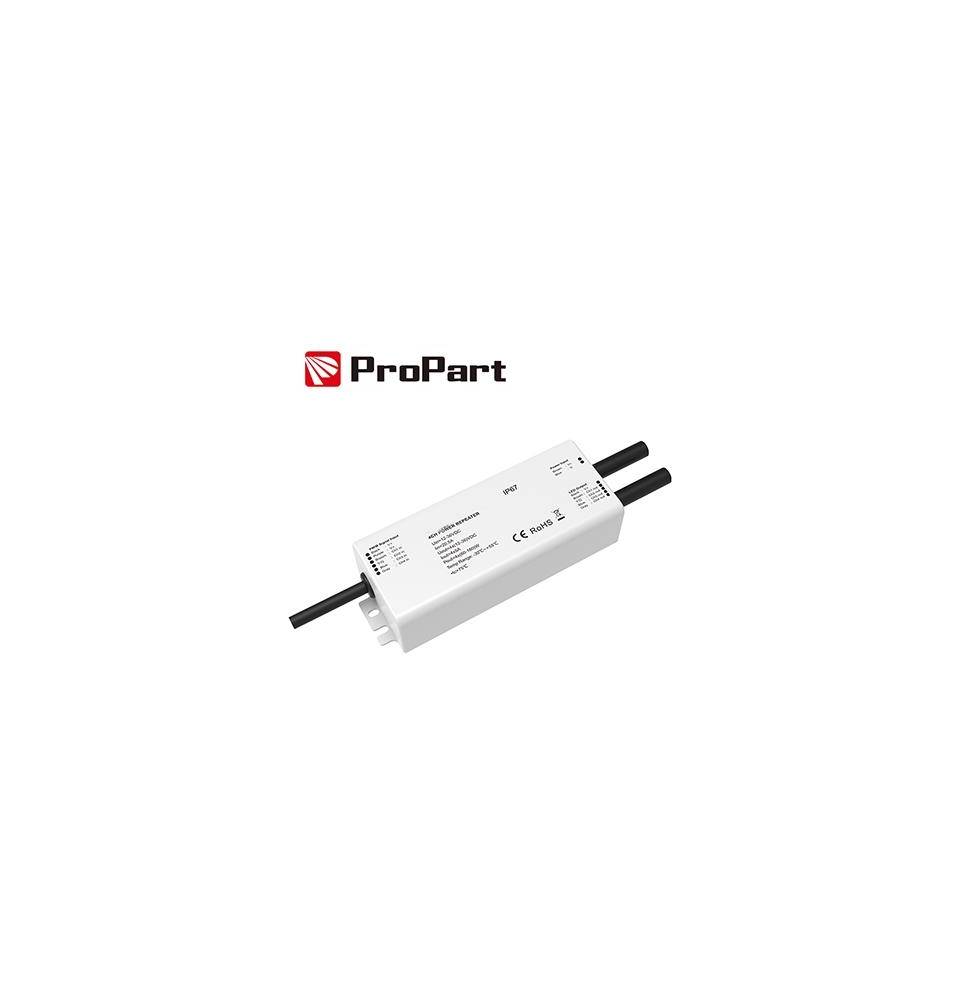

L’Amplificatore RGB/RGBW IP67 SD4CH-PRWP20A è un dispositivo progettato per estendere la capacità di carico e migliorare la gestione di sistemi LED RGB o RGBW a tensione costante in ambienti esterni. Grazie alla protezione IP67, è ideale per applicazioni in ambienti umidi o esposti a polvere e acqua, garantendo affidabilità e prestazioni elevate.

A cosa serve:

1.

2.


   Estensione del carico LED:




   •

   • Consente di aggiungere strisce LED RGB o RGBW a un sistema esistente senza compromettere la stabilità o la qualità del controllo.

   • Ideale per grandi installazioni luminose in ambienti interni ed esterni.




3.


   Amplificazione del segnale PWM:




   •

   • Riceve e amplifica segnali PWM provenienti da un controller LED, mantenendo una regolazione precisa e uniforme su tutte le strisce collegate.

   • Supporta configurazioni in parallelo o in serie per adattarsi a diversi progetti di illuminazione.




4.


   Adatto per ambienti esterni:




   •

   • La protezione IP67 lo rende resistente a polvere, pioggia e immersioni temporanee, garantendo affidabilità in ambienti difficili.





Caratteristiche principali:

•

• Alta capacità di carico:


  •

  • Supporta fino a 5A per canale, per una capacità totale di 20A.

  • Potenza di uscita:

    •

    • 240W a 12V.

    • 480W a 24V.

    • 720W a 36V.







• Compatibilità multi-tensione:

  •

  • Funziona con alimentatori a tensione costante da 12V a 36V.




• Configurazione flessibile:

  •

  • Supporta LED monocolore, RGB e RGBW per applicazioni versatili.

  • Collegabile in parallelo o in serie con altri amplificatori per progetti più complessi.





Protezioni integrate:

1.

2. Protezione da inversione di polarità: Previene danni in caso di collegamenti errati.

3. Protezione da surriscaldamento: Interrompe il funzionamento al superamento della temperatura limite, con ripristino automatico.

4. Protezione da sovraccarico: Arresto automatico in caso di superamento della capacità massima, con recupero.

5. Protezione da cortocircuito: Spegnimento immediato per evitare danni al dispositivo e alle strisce LED.


Specifiche tecniche:

•

• Tensione di ingresso/uscita: 12-36VDC.

• Corrente massima: 5A per canale, totale 20A.

• Temperatura operativa: Da -30°C a +55°C.

• Temperatura massima della scocca (Tc): +85°C.

• Grado di protezione: IP67, adatto per ambienti esterni.

• Dimensioni: 256 x 120 x 46 mm.

• Peso: 0,355 kg.


Vantaggi:

•

• Resistenza estrema: La protezione IP67 lo rende ideale per ambienti esterni esposti a condizioni difficili.

• Espandibilità: Permette di ampliare la capacità dei sistemi LED senza perdita di qualità.

• Sicurezza garantita: Le protezioni integrate assicurano affidabilità e durata nel tempo.

• Versatilità: Adatto per strisce LED monocolore, RGB e RGBW in diverse configurazioni.


Applicazioni principali:

•

• Sistemi LED in ambienti esterni come giardini, facciate ed eventi all’aperto.

• Progetti architettonici e decorativi che richiedono estensioni di carico e protezione contro gli agenti atmosferici.

• Installazioni che necessitano di amplificazione del segnale PWM per grandi distanze o complessità.


L’Amplificatore RGB/RGBW IP67 SD4CH-PRWP20A garantisce un controllo preciso e affidabile anche in condizioni ambientali impegnative, rendendolo la scelta ideale per progetti di illuminazione esterna e professionale.
