Dimmer LED DALI 1 Canale - Tensione Costante, 15A:  MANUALE

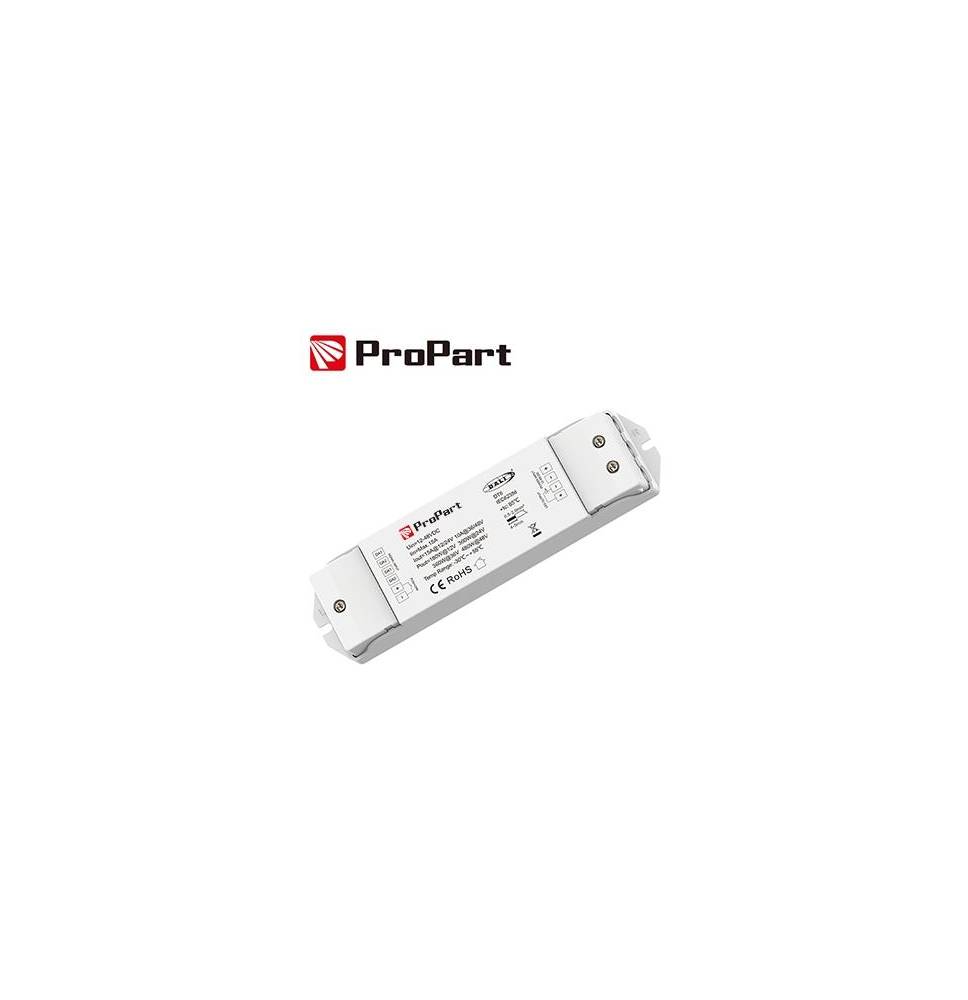

Il Dimmer LED DALI SD1CH-DA15A è un dispositivo innovativo progettato per la regolazione precisa e flessibile della luminosità di sistemi LED a tensione costante. Con un unico canale da 15A e la compatibilità DALI-2, offre un controllo avanzato per applicazioni professionali, residenziali e commerciali. La combinazione del controllo DALI e della funzione Push-Dim garantisce versatilità e semplicità d’uso.

Caratteristiche principali:

•

• Canale singolo a tensione costante: Supporta una corrente d’uscita massima di 15A, con una potenza di uscita fino a:


  •

  • 180W a 12V.

  • 360W a 24V.

  • 480W a 48V.




• Compatibilità DALI-2:

  •

  • Certificato DALI-2 (IEC 62386-101, 102, 207), per una regolazione uniforme e conforme agli standard internazionali.

  • Funzione di indirizzamento automatico con il master DALI per una configurazione rapida.

  • Curva di dimmerazione logaritmica standard DALI per una regolazione fluida della luminosità.




• Funzione Push-Dim:

  •

  • Controllo tramite pulsanti momentanei (non bloccanti) per accensione, spegnimento e regolazione continua.

  • Pressione breve: Accende o spegne la luce.

  • Pressione lunga: Regola la luminosità, invertendo la direzione della regolazione a ogni pressione successiva.

  • Memoria di regolazione: Mantiene l’ultimo livello di luminosità impostato anche dopo uno spegnimento.




• Sincronizzazione automatica:

  •

  • Gestisce gruppi di dispositivi con una sincronizzazione automatica fino a 25 unità collegate allo stesso pulsante, con una distanza massima di 20 metri.

  • Ideale per installazioni che richiedono un controllo centralizzato senza cablaggi complessi.




• Dimmerazione digitale PWM:

  •

  • Frequenza di regolazione a 2000Hz per una luce senza sfarfallii, ideale per applicazioni professionali e ambienti di alta qualità.





Protezioni integrate:

1.

2. Protezione cortocircuito: Spegnimento automatico con ripristino una volta risolto il problema.

3. Protezione sovraccarico: Arresto in caso di carico superiore ai limiti (120%-150%) con ripristino automatico.

4. Protezione sovratemperatura: Interruzione automatica al superamento di 100°C sulla PCB, con ripresa al raffreddamento.


Specifiche tecniche:

•

• Tensione di ingresso/uscita: 12-48V DC.

• Temperatura di lavoro: Da -30°C a +55°C, con umidità relativa dal 20% al 90%.

• Dimensioni compatte: 178 x 150 x 38 mm.

• Peso netto: 0.132 kg.

• Frequenza PWM: 2000Hz.

• Conformità EMC: Conforme a EN55015, EN61000-3-2, EN61000-3-3 e EN61547.


Applicazioni principali:

•

• Sistemi di illuminazione LED in ambienti residenziali e commerciali.

• Installazioni industriali dove è richiesta una regolazione precisa e affidabile della luminosità.

• Progetti che richiedono un controllo combinato DALI e Push-Dim.


Il Dimmer LED DALI SD1CH-DA15A è la soluzione perfetta per garantire una regolazione della luce flessibile, precisa e senza sfarfallii, offrendo affidabilità e conformità ai più alti standard di qualità e sicurezza.
